监控属于弱电行业中的一类，网络监控安装的方式有传统方式，是由网络摄像机、电源盒网线组成，还有一种是POE供电方式，是由网络摄像机和POE交换机组成。安装网络监控需要注意布线问题，选择网线，准备好安装必备工具，以及网络监测等事项，下面给大家介绍网络监控安装的相关知识。

第一种：传统方式，由网络摄像机+电源+网线组成

在综合布线的时候，同时要布电源线和网线，电源也可以就近取220V交流电，这样节省电源线材，这里暂不讨论它的利弊。给每个网络摄像机提供电源。再有一路网线传输网络数据到网络硬盘录像机NVR。

第二种：POE供电方式，网络摄像机+POE交换机

这样就比前面一种方式节省一条电源线，一台网络摄像机只要一根网线作为传输信号的介质就可以，不再用到电源线了。网线用非屏蔽超五类双绞线就可以了，传输距离100米没有任何问题。

连接方式如下图：

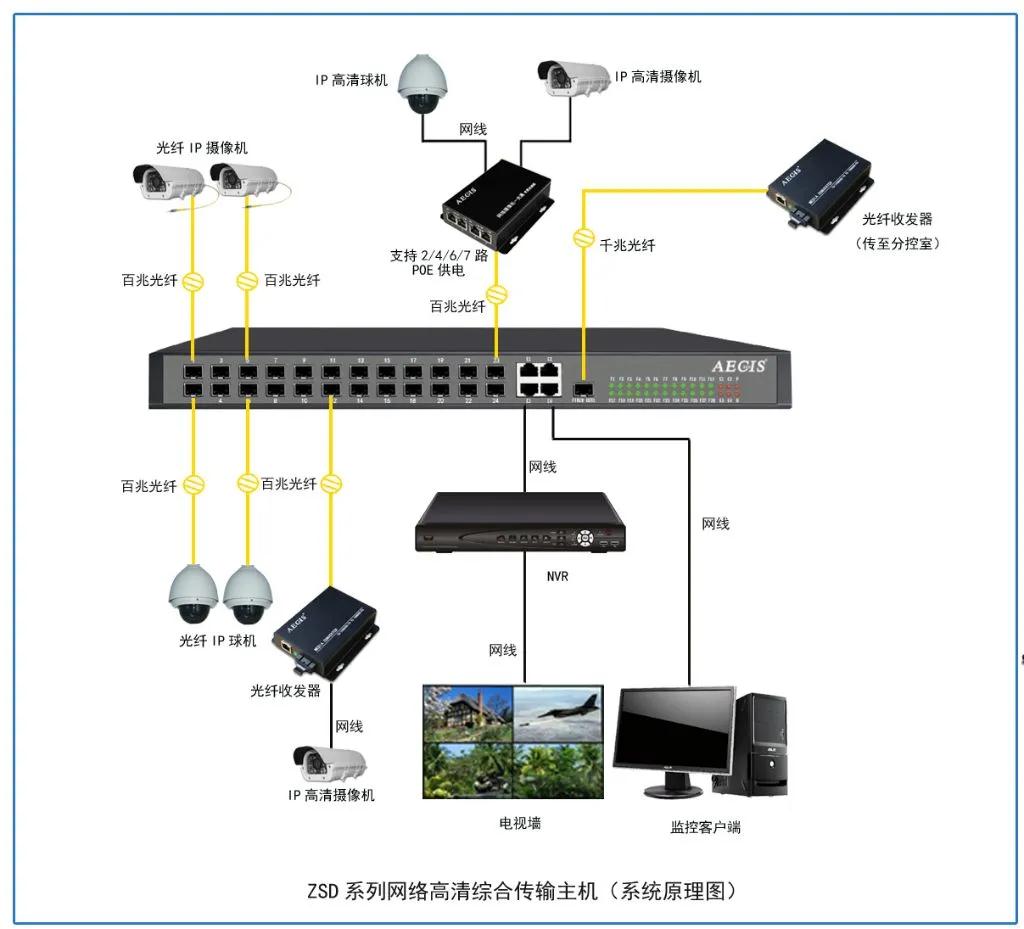

第三种：远距离的情况下，网络摄像机+光纤+收发器

网线传输正常100米以内，那么超过100米的情况，我们一般考虑用光纤传输了，光纤不但传输距离远（可以传输20公里）而且效果稳定。我们都知道，光纤传输数据的时候，把数据信号转换成光信号传输，再把光信号转换成数据信号，这样我们使用光纤收发器配合来完成工作。

如图：

第四种：无线传输方式，摄像机+无线网桥

在具体监控系统实施环境中，如果布线困难碰到天然屏障或者不可逾越的障碍的时候，我们可以使用无线传输方式，这样就用到无线网桥了。

在比如，已经硬化路面的小区，电梯，已经建好的工厂，距离较远的空旷地带，野外等等这些环境都适用无线传输方式。

无线网桥，可以将网络信号转换成无线电波进行点对点的传输。成对使用。由于点对点定向传输，可以实现远距离的无线传输，从几百米到几十公里。

第五种：远距离传输，网络摄像机+OLT+ONU

PON监控传输网络系统主要利用运营商光纤资源，达到传输的目的，为中心管理平台的各项应用提供基础保障，能够更好的服务于各类用户。问题是费用较高，一般只有公共服务工程采用这种组网，如天网工程。

PON它由OLT（光线路终端）、用户侧的ONU（光网络单元）以及ODN（光分配网络）组成。

PON在远距离或远程监控等超大型监控项目上，有更好的应用。

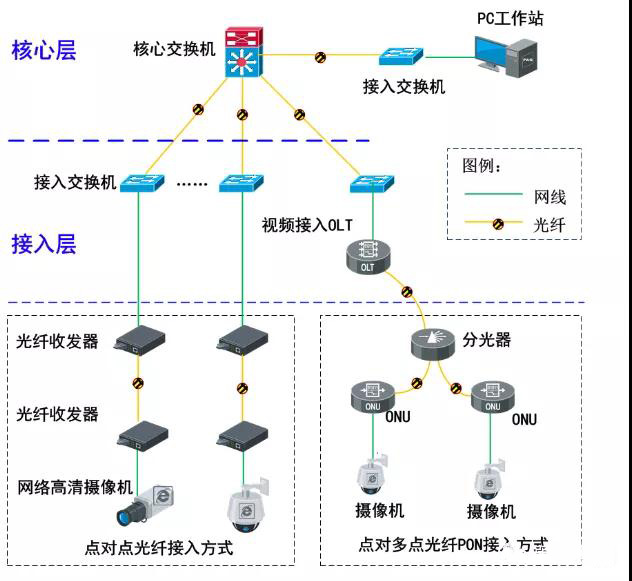

网络结构如下图所示：

数据中心核心网

核心层主要设备是核心交换机，作为整个网络的大脑，核心交换机的配置性能较高。目前核心交换机一般都具备双电源、双引擎，故核心交换机一般不采用双核心交换机部署方式，但是对与核心交换机的背板带宽及处理能力要求较高。

前端视频资源接入

前端网络采用独立的IP地址网段，完成对前端多只监控设备的互联。前端视频资源通过IP传输网络接入监控中心或者数据机房进行汇聚。前端网络接入目前采用两种常用方式，通常为点对点光纤接入的方式和点对多点的PON接入方式。接入层需对NVR存储设备的网络接入提供支撑，确保NVR存储设备网络环境安全可靠。

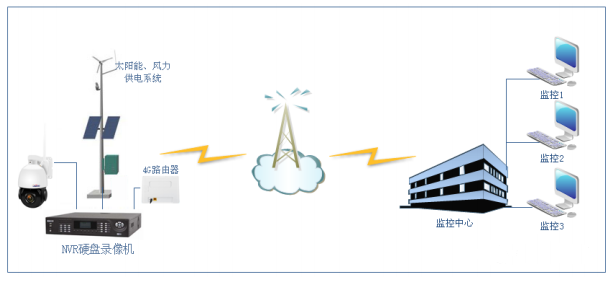

第六种：户外远距离传输，4G+太阳能+摄像机

太阳能监控系统的应用也是越来越广，由于监控点自身环境特点，距离较远，传输方式不可能采用有线或光缆，因此应选择无线传输方式来进行数据的传输。目前，4G无线传输技术成熟，并得到广泛的应用，其具有信号覆盖率高，部署方便等特点，是该系统设计的最佳选择。

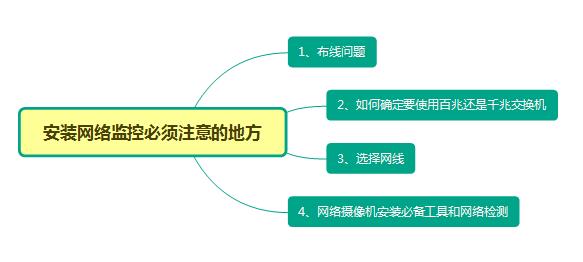

安装网络监控注意的地方

1、布线问题

首先是网络摄像机安装的布点，这个跟我们模拟摄像机是一样的，跟据面积及建筑物的分布来设计摄像机的覆盖面，尽量的少监控死角，确定了点位之后我们就来说布线的问题了，布线的时候我们只要把每一个网络摄像机当作是一台电脑来布局域网就可以了，采用标准的网络布线方式来布线，就不会有任何的问题。

2、如何确定要使用百兆还是千兆交换机

这个是根据网络摄像机的数量和码流来决定的，720P的网络摄像机的码流是3M左右，960P的是5M左右，1080P的是8M左右，如果你的一个交换机是24口的百兆交换机，那你较多接的720P的机子是24台，24*3=72M，一般我们用到交换机80%的数据流量已经是极限了。超过24台720P的机子就建议使用1000M的交换机和超6类的主干网线了。

3、选择网线

选择网线是有窍门的，无论网线经销商吹的如何的好，我们选网线都要清醒，这关系到整个工程的完工质量，一般建议是百兆网线使用国标的超5类纯铜线，买线的时候带个万用表去，整箱300米线，线头线尾单根电阻一量，不超过30欧姆的，都视为良品。

4、网络摄像机安装必备工具和网络检测

一把好的压线钳，一个靠谱的测线器（有寻线仪）；一把好的剪线钳，这可以帮到很大的忙，可以帮你提升到99%的压线成功率；网络检测方法，DOS下的PING命令是要会用的；还有IPCONFIG；当然做网络摄像机工程一定要带上笔记本，改IP，改网段，查路由都少不了他。有条件的多备一个3G/4G上网卡————现在的智能手机也可以做为上网热点，真的到了没有办法的时候，跟厂家的技术来个网络直接，让他们远程协助一下。
